硬盘分区解析
配置磁盘¶

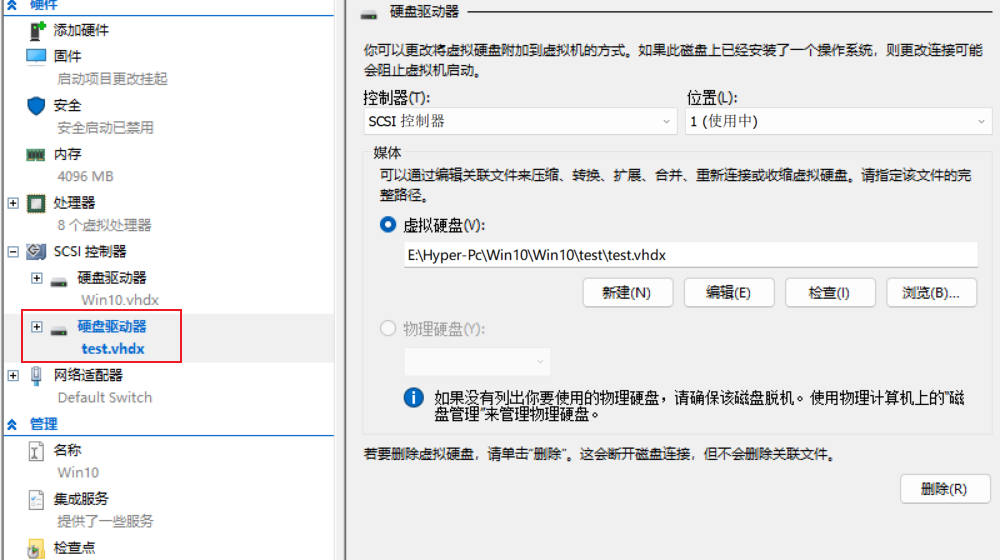

添加一块磁盘

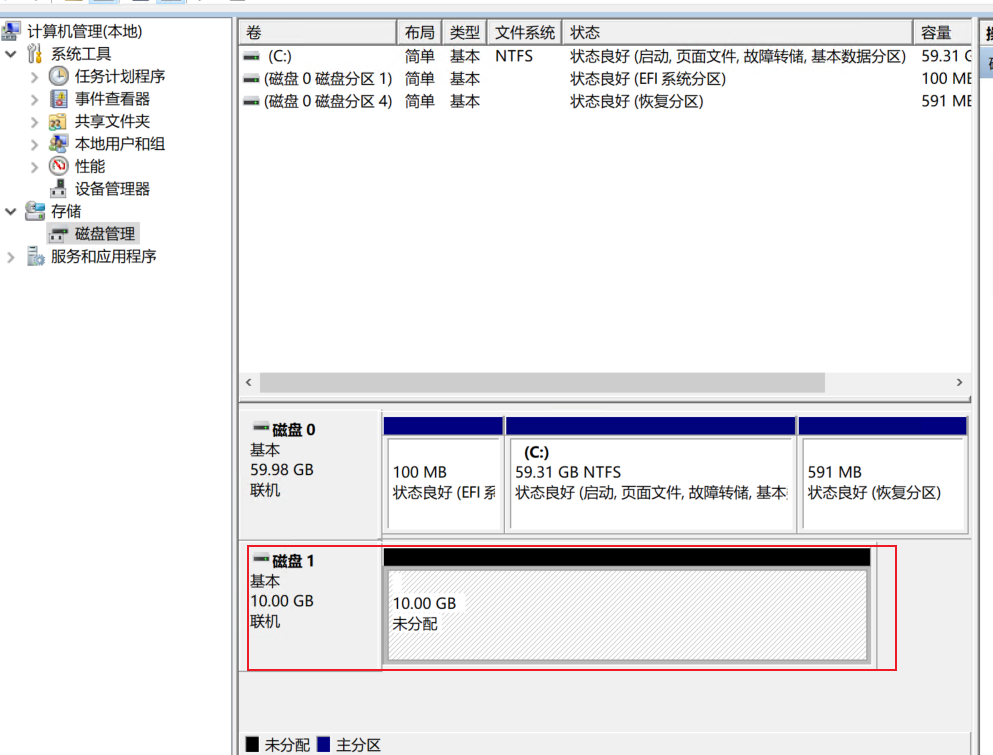

分析磁盘(主引导记录格式)¶

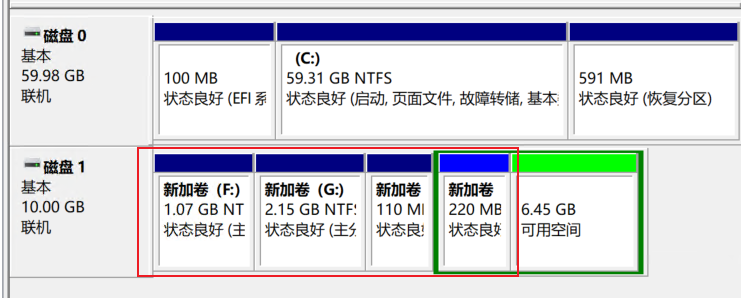

对其分区：
- 新加卷F（主分区1100MB）
- 新加卷G （主分区2200MB）
- 新加卷H（扩展分区110MB）
- 新加卷I（扩展分区220MB）

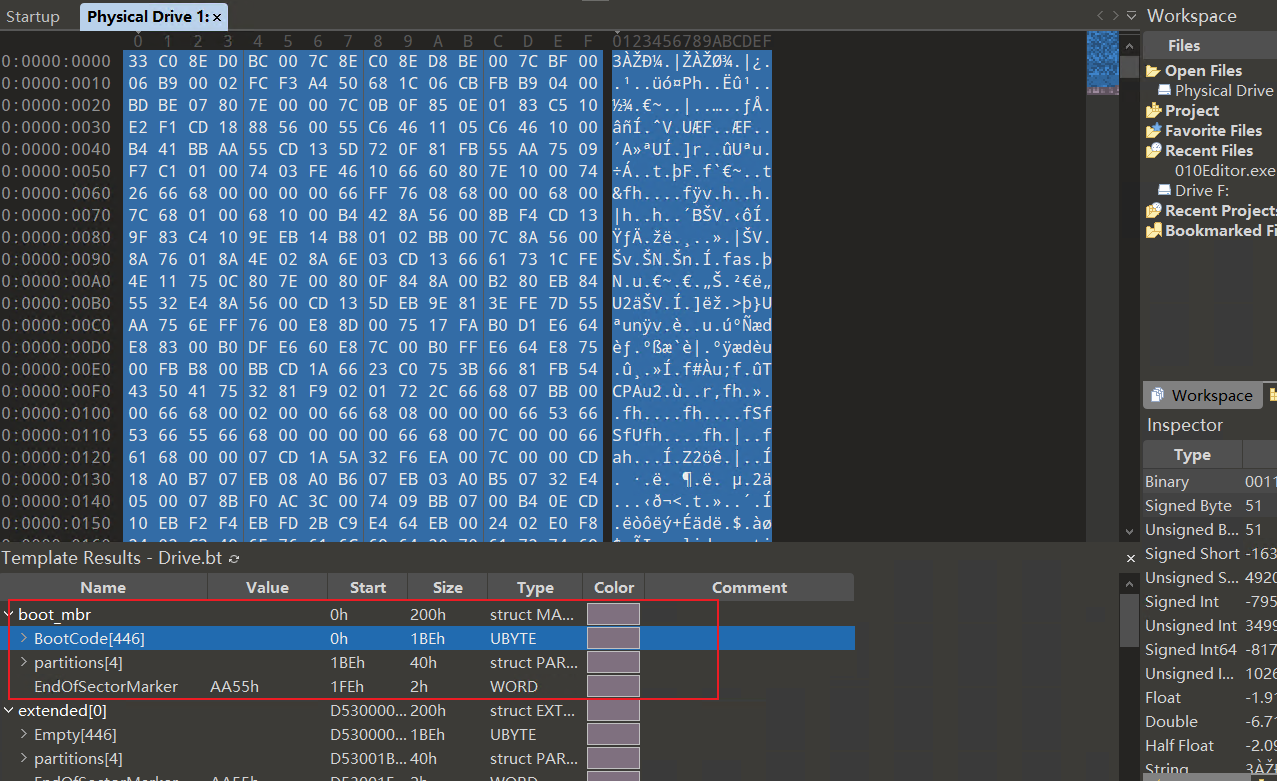

使用010打开磁盘（需要管理员权限）
主引导扇区¶
主引导扇区位于0柱面、0磁头、0扇区，从头开始以0x55AA结尾，包含三个部分：
- 主引导记录(Master Boot Record，MBR，大小446字节)
- 磁盘分区表 (Disk Partition Table，DPT，大小64字节)
- 引导扇区标记(Boot Record ID/Signature，大小2字节)
分区表DPT¶
MBR¶

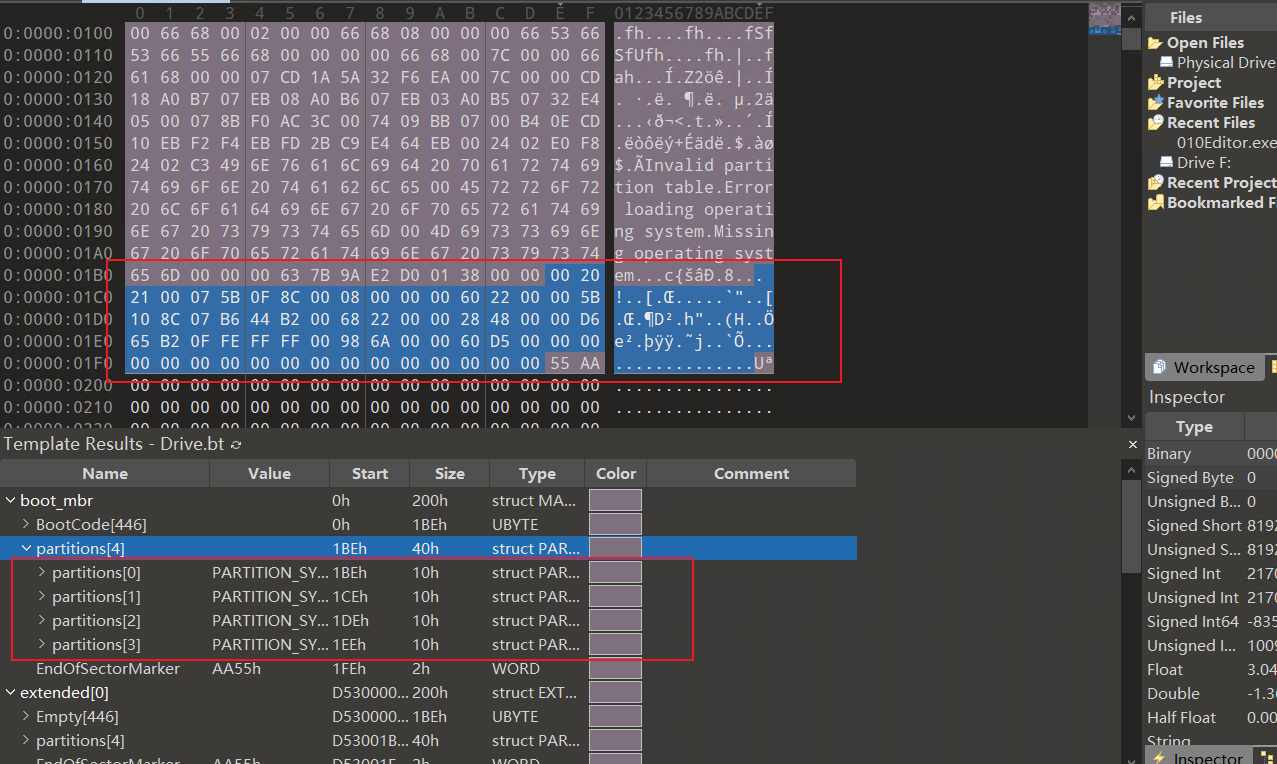

分区表为从倒数第66字节到倒数第2字节，4个分区表每个16字节，共64字节
扇区编号0-主引导扇区¶
各分区表¶

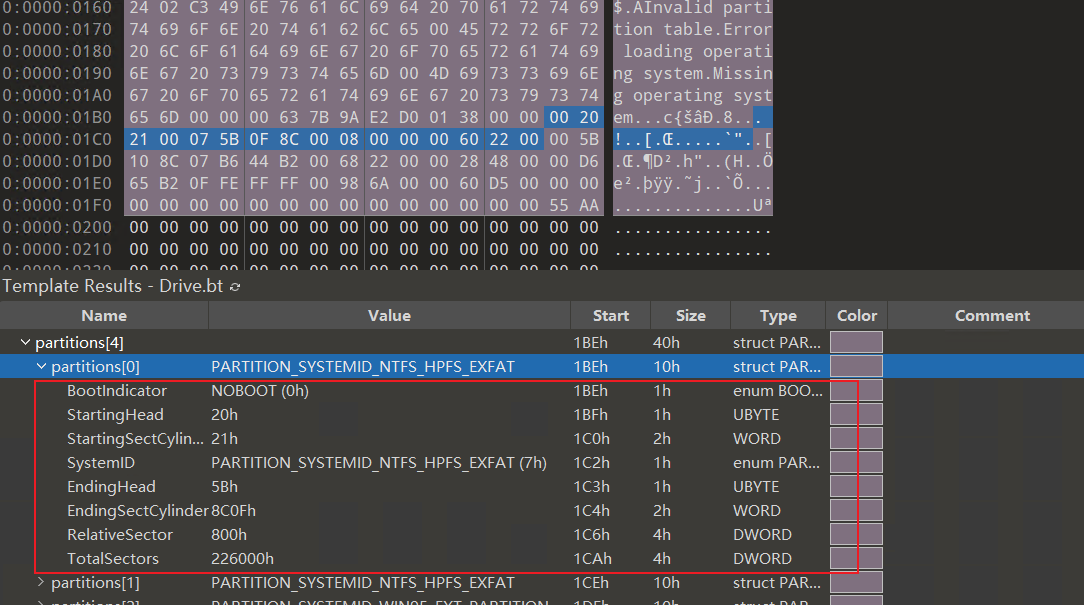

**第1分区表：**指向基本分区1（F盘）
| 00 | 分区状态：00表示非活动分区 |
|---|---|
| 20 | 起始磁头号：20 |
| 2100 | 起始扇区/柱面号：0021 |
| 07 | 分区类型：07表示NTFS |
| 5B | 结束磁头号：5B |
| 0F8C | 结束扇区/柱面号：8C0F |
| 00080000 | 相对扇区数：800（十进制4000）-> 扇区编号4000，指向F盘的引导扇区 |
| 00602200 | 扇区总数：226000（十进制10460000）大小约1098MB，与F盘大小大致相同 |

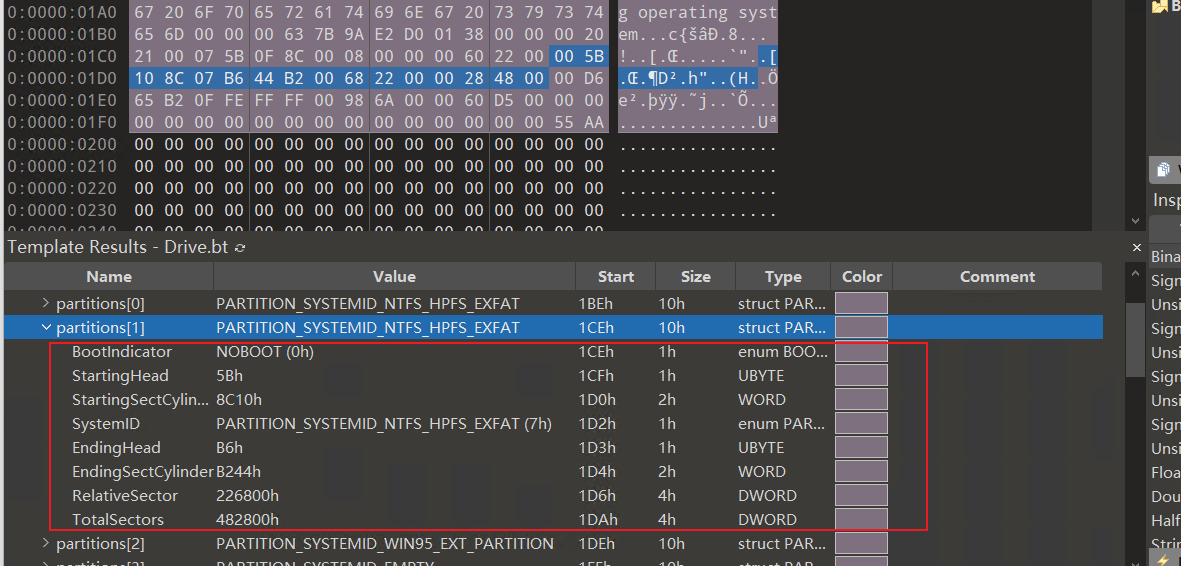

**第2分区表：**指向基本分区2（G盘）
| 00 | 分区状态：00表示非活动分区 |
|---|---|
| 5B | 起始磁头号：5B |
| 018C | 起始扇区/柱面号：8C01 |
| 07 | 分区类型：07表示NTFS |
| B6 | 结束磁头号：B6 |
| 42B2 | 结束扇区/柱面号：B244 |
| 00682200 | 相对扇区数：226800（十进制10464000）-> 扇区编号10464000，指向G盘的引导扇区 |
| 00284800 | 扇区总数：482800（十进制22024000）大小约2196MB，与G盘大小大致相同 |

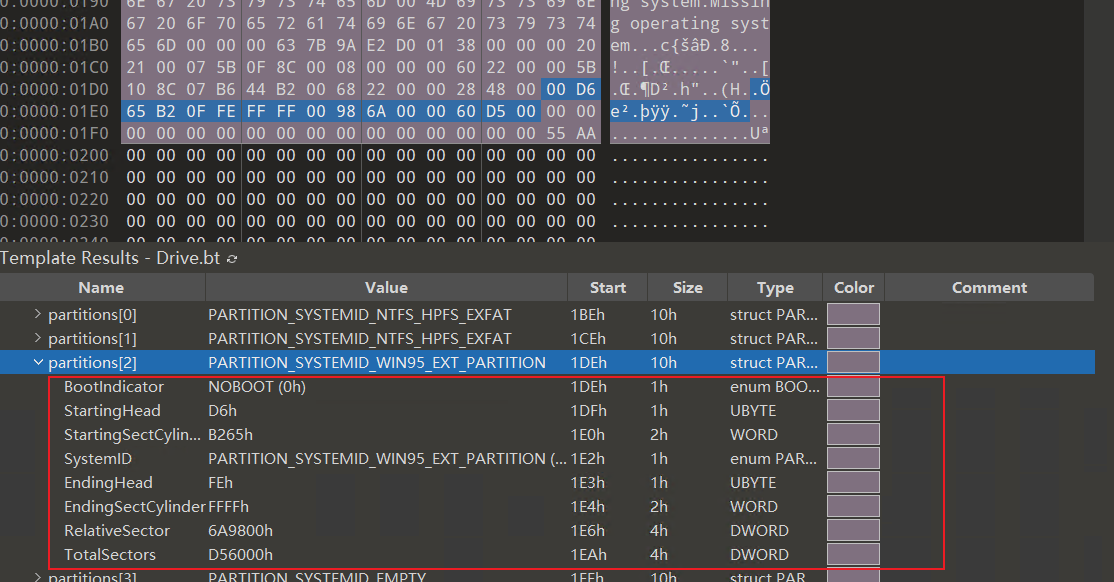

**第3分区表：**指向第1个扩展分区（包含的所有扩展分区：H盘、I盘）
| 00 | 分区状态：00表示非活动分区 |
|---|---|
| D6 | 起始磁头号：D6 |
| 65B2 | 起始扇区/柱面号：B265 |
| 0F | 分区类型：05/0F表示扩展分区 |
| FE | 结束磁头号：FE |
| FFFF | 结束扇区/柱面号：FFFF |
| 00986A00 | 相对扇区数：6A9800（十进制32514000）-> 扇区编号32514000 |
| 0060D500 | 扇区总数：D56000（十进制65260000）大小约6340MB，与H盘和I盘大小大致相同 |

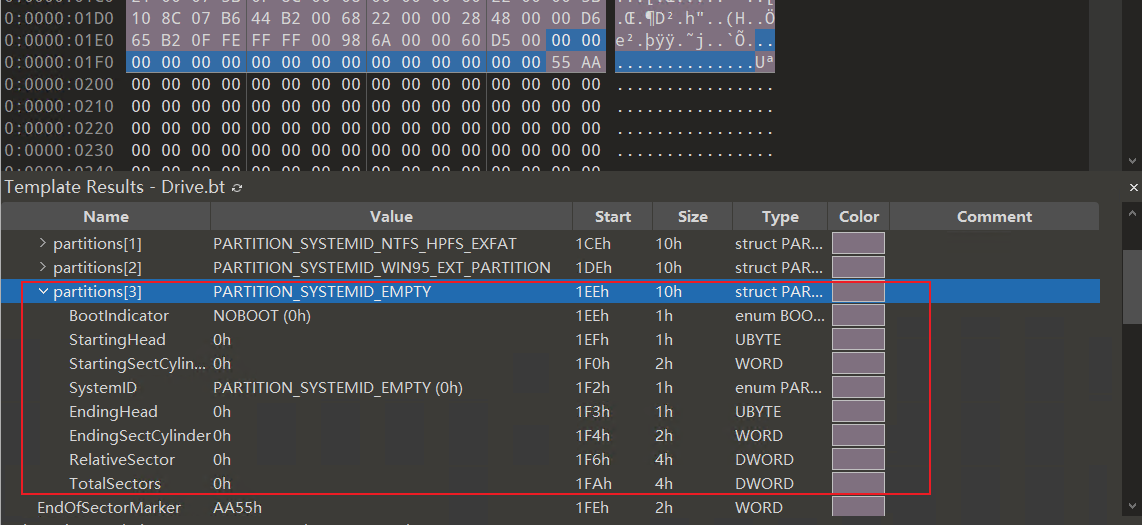

第4分区表：
00000000000000000000000000000000（全零，未使用）
扩展分区-分区表¶
H盘¶

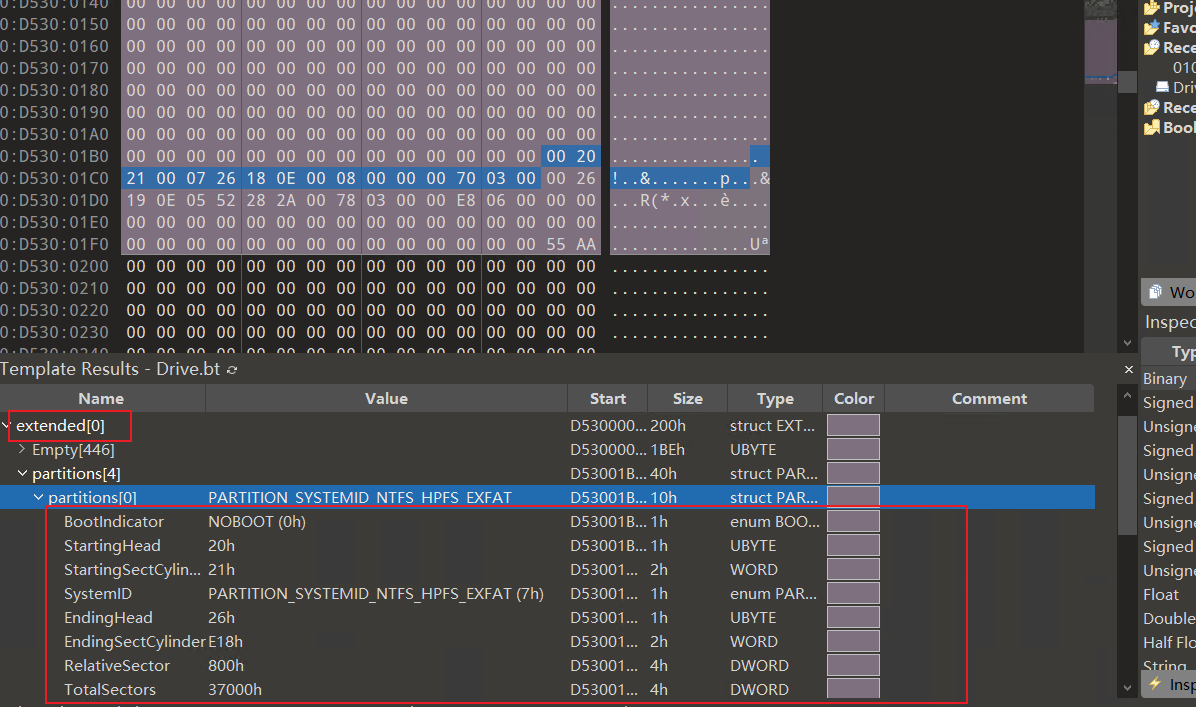

**第1分区表：**指向扩展分区1（H盘）
| 00 | 分区状态：00表示非活动分区 |
|---|---|
| 20 | 起始磁头号：20 |
| 2100 | 起始扇区/柱面号：0021 |
| 07 | 分区类型：07表示NTFS |
| 26 | 结束磁头号：26 |
| 180E | 结束扇区/柱面号：E18 |
| 00080000 | 相对扇区数：800（十进制4000）-> 扇区编号4000，指向H盘的引导扇区 |
| 00700300 | 扇区总数：37000（十进制670000）大小约67MB，与H盘大小大致相同 |

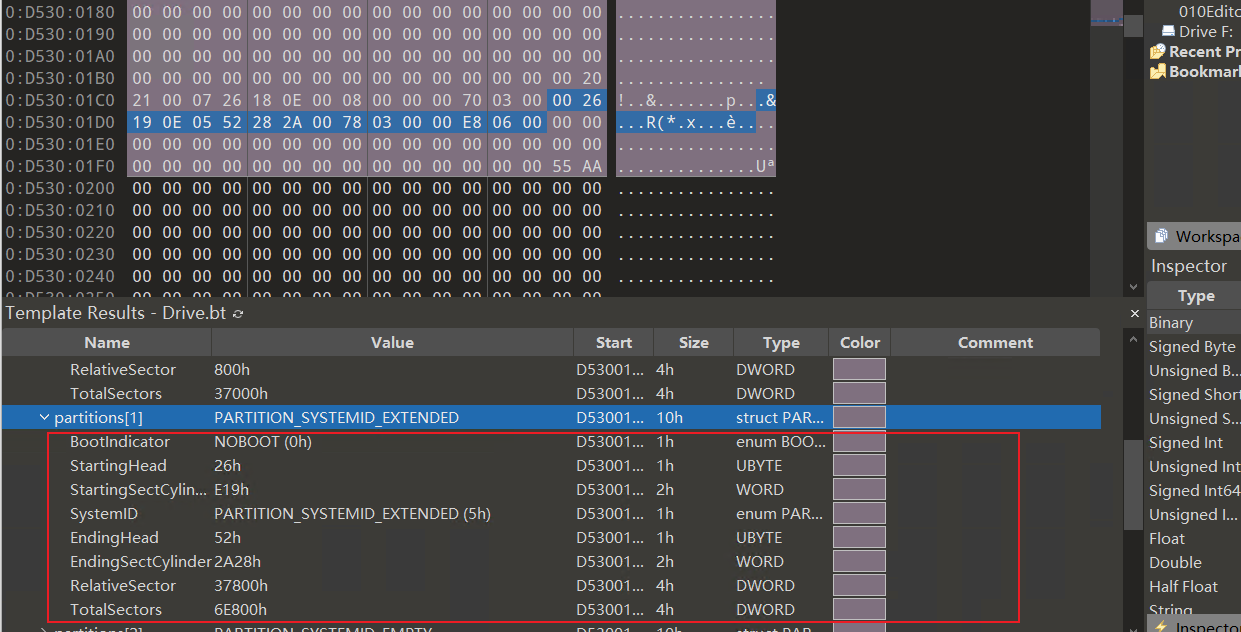

**第2分区表：**指向第2个扩展分区表（包含的所有扩展分区：I盘）
| 00 | 分区状态：00表示非活动分区 |
|---|---|
| 26 | 起始磁头号：26 |
| 190E | 起始扇区/柱面号：E19 |
| 05 | 分区类型：05/0F表示扩展分区 |
| 52 | 结束磁头号：52 |
| 282A | 结束扇区/柱面号：2A28 |
| 00780300 | 相对扇区数：37800（十进制674000）-> 扇区编号674000 |
| 00E80600 | 扇区总数：6E800（十进制1564000）大小约140MB，与I盘大小大致相同 |

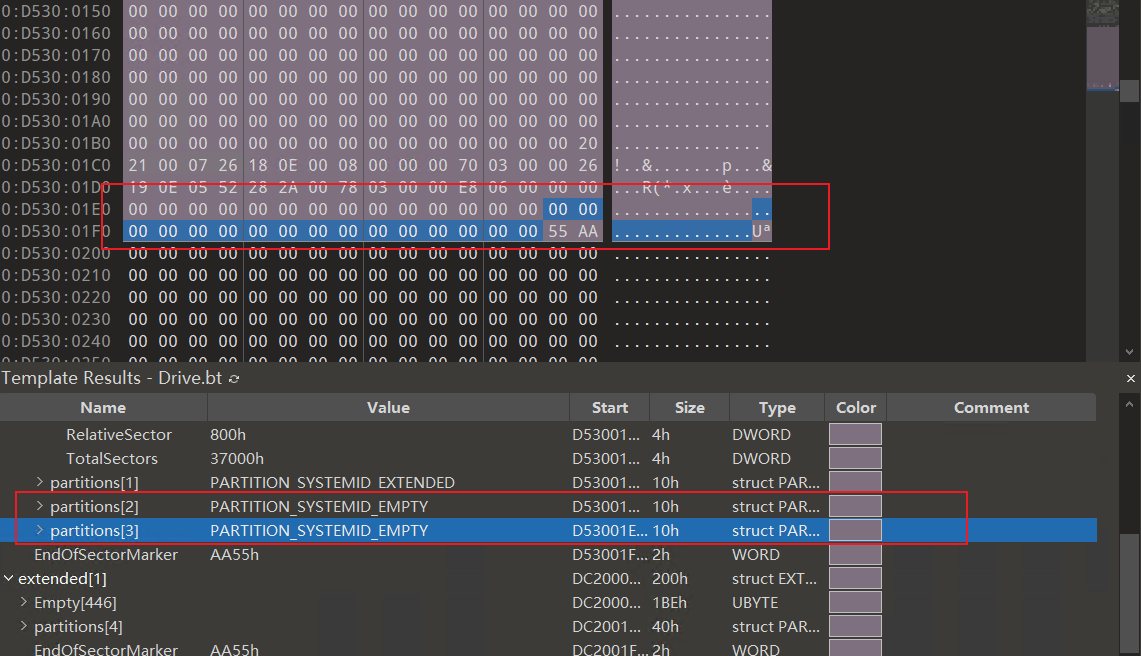

第3分区表：
00000000000000000000000000000000（全零，未使用）
第4分区表：
00000000000000000000000000000000（全零，未使用）
I盘¶

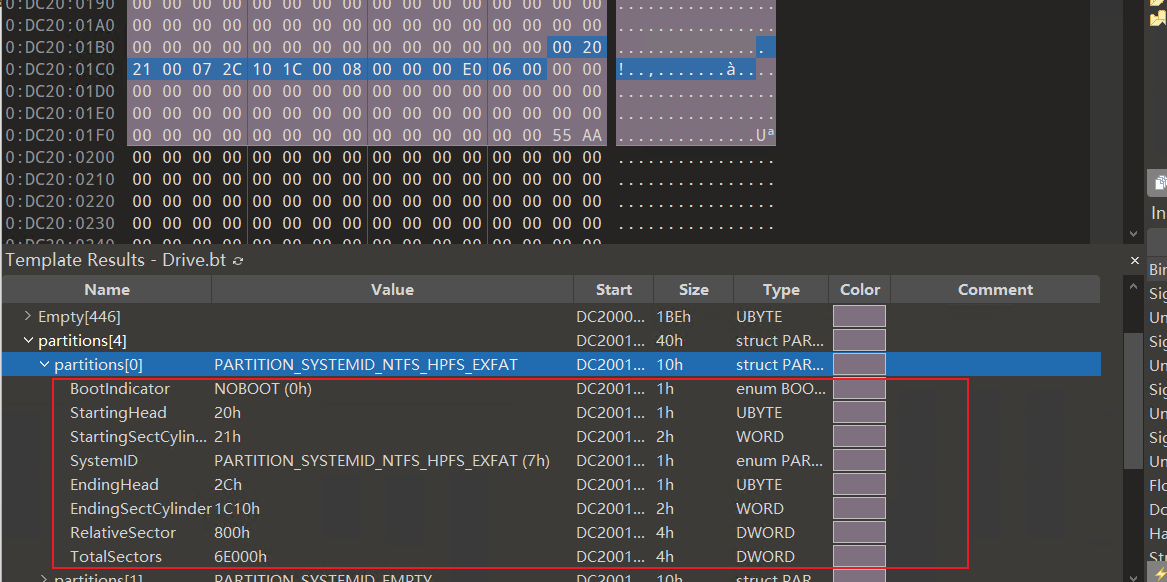

**第1分区表：**指向扩展分区1（I盘）
| 00 | 分区状态：00表示非活动分区 |
|---|---|
| 20 | 起始磁头号：20 |
| 2100 | 起始扇区/柱面号：0021 |
| 07 | 分区类型：07表示NTFS |
| 2C | 结束磁头号：2C |
| 101C | 结束扇区/柱面号：1C10 |
| 00080000 | 相对扇区数：800（十进制4000）-> 扇区编号4000，指向I盘的引导扇区 |
| 00E00600 | 扇区总数：6E000（十进制1560000）大小约140MB，与I盘大小大致相同 |

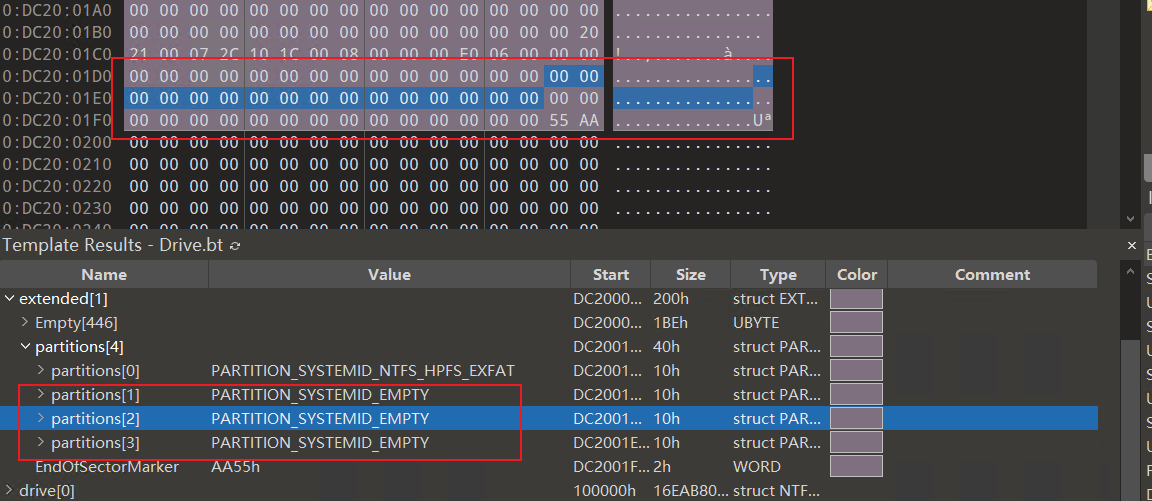

第2分区表：
00000000000000000000000000000000（全零，未使用）
第3分区表：
00000000000000000000000000000000（全零，未使用）
第4分区表：
00000000000000000000000000000000（全零，未使用）
